產品詳細介紹：
一、產品概述：
ZW5000RB系列藍屏無紙記錄儀12路wn****輸入 ，可輸入標準電流、標準電壓、頻率、毫伏、熱電偶、熱電阻等信號。具有傳感器隔離配電輸出、繼電器報警輸出、變送輸出、流量積算、溫壓補償、歷史數據轉存、打印以及遠程通訊功能。
藍屏無記錄儀摒棄了傳統有紙記錄儀中使用的記錄筆和記錄紙，提高了記錄儀本身的質量，增強了記錄儀的穩定性和可靠性，更重要的是降低了記錄儀的運行成本。無紙記錄儀是將工業現場的各種需要監視記錄的輸入信號，流量計的流量信號、壓力變送器的壓力信號、熱電阻和熱電偶的溫度信號等。
二、廣泛應用：
ZW5000RB系列藍屏無紙記錄儀適用于冶金、石油、化工、建材、造紙、食品、制藥、熱處理和水處理等各種工業現場。
三、主要特點：
1、液晶顯示屏，CCFL背光、畫面清晰、色彩絢麗、寬視角。
2、屏幕亮度可以自由調節；
3、采用高速、高性能32位ARM微處理器，畫面響應時間小于0.5秒，可同時實現12路信號的檢測、記錄、顯示和報警。
4、采用***新大規模集成電器，******名廠元器件精心設計。
5、32位大容量FLASH閃存芯片存貯歷史數據，掉電******丟失數據。
6、全隔離wn****輸入，可輸入多種信號，無需跳線，通過軟件組態即可；
7、工程量顯示數值范圍寬，可顯示5位數值：-9999～19999；
8、支持真空度科學計數法顯示；
9、曲線顯示可以自由組合，自定義曲線顏色；
10、曲線走紙方式可設定橫向或縱向；
11、中文菜單組態、顯示工程位號，工程單位。軟件密碼鎖保證用戶組態安全；
12、內置國標二級字庫（6500漢字），使用T6拼音輸入法，自由輸入位號和單位；
13、報警顯示，同時指示各路通道的下下限、下限、上限、上上限報警。可以記錄***近的15條報警信息；
14、使用USB接口轉存和備份歷史記錄，支持128M、256M、512M優盤；
15、標準串行通訊接口：RS-485和RS-232C；
16、10M Ethernet標準RJ45接口；
17、標準Modbus TRU通訊協議，除支持本公司的ScanX數據管理軟件外，還支持iFIX、組態王、MCGS、PCAuto等流行專業組態軟件，無需專用驅動。
18、可外接微型打印機支持手動打印、定時自動打印，滿足用戶現場打印的需要；
19、集成硬件實時時鐘，掉電情況下時鐘也能準確運行；
20、新型開關電源，85VAC-265VAC范圍內正常工作；
21、提供變送器+24VDC隔離配電；
22、金屬外殼，允許在惡劣的環境下使用。
四、技術參數：
顯示器：5.1英寸160X128點陣藍******形液晶顯示屏，LED背光；
基本誤差：±0.5%FS；
輸入規格：全隔離wn****輸入：1~16通道信號輸入，通道間******隔離，隔離電壓1000V：
1、標準信號：0~10mA DC、0~5V DC、1~5V DC、4~20mA DC；
2、熱電偶：WR25型、B型、E型、J型、K型、S型、T型、R型；
3、熱電阻：Pt100、Cu50；
4、根據用戶要求定制。
輸出規格：***多8路繼電器輸出，250VAC 3A，30VDC 3A，默認為常開觸點；
累積范圍：0~4294967295；
通訊、打印 通訊接口：RS232C或RS485；
波特率：1200、2400、9600、19200；
打印接口：RS232C直接連接串行微型打印機；
記錄時間：時間間隔1秒~300秒任意設定；
記錄時間：（天）=96X記錄間隔/通道數；
數據備份和轉存：USB接口；
熱電偶冷端補償誤差：<±0.5℃；
斷電保護：內置FLASH存儲器，保護參數和歷史數據；
供電電源：170~264AVC，50Hz±5%；
環境溫度：0~50℃；
環境濕度：0~85%RH。
五、選型代碼：
|
型 譜 |
說 明 | |||||||||||
|
ZW5000RB |
藍屏無紙記錄儀（江蘇中偉） | |||||||||||
|

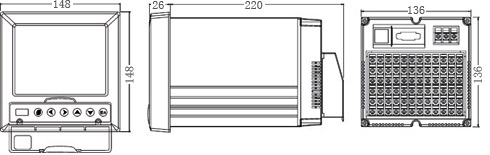

外形尺寸 |
1 |
150×150×220 mm，適用于1-8通道，含儀表本體、1通道、64M內存 | ||||||||||
|
2 |
150×150×250 mm，適用于9-16通道，含儀表本體、1通道、64M內存 | |||||||||||
|
模擬輸入通道數量 |
01 |
1通道模擬量輸入，信號類型可自由設定 | ||||||||||
|
02 |
2通道模擬量輸入，信號類型可自由設定 | |||||||||||
|
… … |
… … | |||||||||||
|
16 |
16通道模擬量輸入，信號類型可自由設定 | |||||||||||
|
模擬輸出通道數量 |
0 |
無模擬量輸出通道數 | ||||||||||
|
1 |
1路模擬量輸出，4～20mA | |||||||||||
|
… … |
… … | |||||||||||
|
8 |
8路模擬量輸出，4～20mA | |||||||||||
|
報警輸出數量 |
00 |
無繼電器輸出 | ||||||||||
|
01 |
1個繼電器輸出 | |||||||||||
|
… … |
… … | |||||||||||
|
12 |
12個繼電器輸出 | |||||||||||
|
存儲容量 |
064 |
64M存儲容量 | ||||||||||
|
128 |
128M存儲容量 | |||||||||||
|
248 |
248M存儲容量 | |||||||||||
|
調節功能 |
0 |
無PID調節功能 | ||||||||||
|
1 |
含PID調節功能（不含通道） | |||||||||||
|
流量補償、累積功能 |
0 |
無流量補償、累積功能 | ||||||||||
|
1 |
含多種流量補償、累積功能 | |||||||||||
|
通訊功能 |
0 |
無通訊接口 | ||||||||||
|
1 |
RS-232C通訊接口 | |||||||||||
|
2 |
RS-485通訊接口 | |||||||||||
|
USB轉存功能 |
0 |
無USB接口 | ||||||||||
|
1 |
USB接口+U盤 | |||||||||||
|
電源 |
A |
220VAC供電 | ||||||||||
|
D |
24VDC供電 | |||||||||||
|
附件 |
微型打印機（含電源）訂貨時說明 | |||||||||||
|
記錄儀上位管理軟件 | ||||||||||||
|
RS485/RS232轉換模塊（訂貨號時說明） | ||||||||||||
|
注：輸入輸出通道數之和***多為16，當輸入有脈沖量時需注明。 | ||||||||||||
