電動刀型閘閥

產品名稱：電動刀型閘閥
產品編號：104314-162
產品型號：PZ973H、PZ973F、PZ973Y
更新時間：2014.06.15
企業單位：江蘇中偉測控儀表有限公司
瀏覽次數：
更多產品圖片：

產品詳細介紹：

一、產品說明：
PZ973H、PZ973F、PZ973Y 系列電動刀型閘閥（刀閘閥）：電動驅動、對夾式聯接、明桿平行式剛性單閘板，閥座密封面為硬質合金與聚四氟乙烯，公稱壓力 PN10~16，閥體材料為碳素鋼（PZ973H-10C~16C）、不銹鋼（PZ973F-10P~16P PZ973Y-10P~16P），具有排渣功用的的閘閥。超短結構長度，節省材料，可使管路系統整體重量大大減輕。占用空間小，能有效支撐管道的強度，可減少管道振動的可能性。閘板選用奧氏體不銹鋼，耐腐功用大大提高，可有效的防止由于閘板腐蝕導致的密封泄露。配有多回轉式電動設備，使閥板作上下直線運動，完結遠程控制閥門的翻開或關閉。通徑規劃：DN50~DN800，運用溫度：≤ 100℃，應用于污水、造紙、化工、煤炭、制糖等領域，共同適合于造紙行業在管道上作調節與節流運用。
二、電動刀型閘閥的特點：
1、啟閉迅速，平衡可靠，自動化程度高。
2、裝高度及位置不受限制。
3、用防爆型電動裝置，在易燃易爆，甚至有毒氣體環境中可以正常工作。
4、有手動，萬一供電間斷，可以手動操作開啟或關閉閥門，有效控制介質，防止事故發生。
三、產品零部件材料：
PZ973H、PZ973F、PZ973Y 型電動刀型閘閥（刀閘閥）零部件材料

型號	材料
型號	閥體	閥桿	密封面	填料
PZ973H-10C	WCB	2Cr13	硬質合金、聚四氟乙烯	V型聚四氟乙烯、柔性石墨環
PZ973H-16C	WCB	2Cr13
PZ973F-10P	ZG1Cr18Ni9Ti	1Cr18Ni9Ti
PZ973F-16P	ZG1Cr18Ni9Ti	1Cr18Ni9Ti
PZ973Y-10P	CF8 (304)	0Cr18Ni9 (304)
PZ973Y-16P	CF8 (304)	0Cr18Ni9 (304)

四、產品性能參數：
PZ973H、PZ973F、PZ973Y 型電動刀型閘閥（刀閘閥）主要性能參數：

型號	PN	工作壓力 / MPa	適用溫度 / ℃	適用介質
PZ973H-10C	10~16	1.0~1.6	≤ 100	紙漿、污水、煤漿、灰渣水泥混合物
PZ973H-16C
PZ973F-10P
PZ973F-16P
PZ973Y-10P
PZ973Y-16P

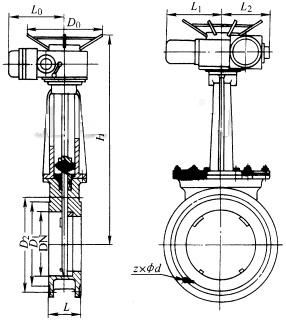

五、產品外形及結構尺寸 (PN10)
PZ973H、PZ973F、PZ973Y (PN10) 型電動刀型閘閥（刀閘閥）外形及結構尺寸 (mm)

DN	L	D	D₁	D₂	H	z×M	D₀
50	43	160	125	100	285	4×M16	180
65	46	180	145	120	298	4×M16	180
80	46	195	160	135	315	4×M16	220
100	52	215	180	155	365	8×M16	220
125	56	245	210	185	400	8×M16	230
150	56	280	240	210	475	8×M20	280
,, , 200	60	335	295	365	540	8×M20	360
250	68	390	350	320	630	12×M20	360
300	78	440	400	368	780	12×M20	400
350	78	500	460	428	885	16×M20	400
400	102	565	515	482	990	16×M22	400
450	114	615	565	532	1100	20×M22	530
500	127	670	620	585	1200	20×M22	530
600	154	780	725	685	1450	20×M27	600
800	190	1010	950	898	2000	24×M30	680

六、產品外形及結構尺寸 (PN16)
PZ973H、PZ973F、PZ973Y (PN16) 型電動刀型閘閥（刀閘閥）外形及結構尺寸 (mm)

DN	L	D	D₁	D₂	H	z×M	D₀
50	43	160	125	99	285	4×M16	180
65	46	185	145	120	295	4×M16	180
80	46	200	160	135	315	8×M16	220
100	52	220	180	155	365	8×M16	220
125	56	250	210	185	400	8×M16	230
150	56	285	240	210	475	8×M20	280
200	60	340	295	265	540	12×M20	360
250	68	405	355	310	630	12×M22	360
300	78	460	410	375	780	12×M22	400
350	78	520	470	435	885	16×M22	400
400	102	580	525	485	990	16×M27	400
450	114	640	585	545	1100	20×M27	530
500	127	715	650	609	1200	20×M30	530
600	154	840	770	720	1450	, 2, 0×M36	600
800	190	1025	950	898	2000	24×M36	680

七、訂貨須知：
1、訂貨前請認真了解本產品—刀型閘閥，清楚標明規格、型號、材質、壓力、數量。
2、當使用的場合非常重要或環境比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們的中偉測控zj****為您審核把關。
3、訂購刀型閘閥時，請詳細填明訂貨單位，收貨單位，付款單位的名稱，通訊地址（包括所在省、市、地、區縣、街、號），電話，開戶行，帳號及代表人。
4、訂購所有本公司產品均實行現款提貨或款到發貨。
八、驗貨（卸貨）須知：
1、仔細對照與訂購時的產品（刀型閘閥）是否一樣，及包裝箱有沒有破損等。
2、選用適合的方式和工具，防止產品變形或損壞；我公司十分注重服務問題，為了達到用戶滿意的產品標準我們須***同客戶肩并肩地分享經驗、信息、承諾、目標，以合作關系開發優秀產品。無論您詢問產品設計原理、價格、工藝、進度、運輸路線等任何問題，都有專一的客戶服務人員為您解答。
