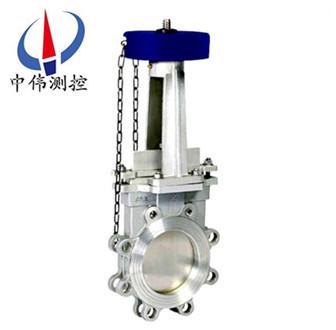

鏈輪單夾式刀型閘閥

•

鏈輪單夾式刀型閘閥設計緊湊、占據空間小、重量輕、易于安裝、耐磨防堵措施完善，便于維修，使用壽命長。廣泛應用于食品飲料、造紙、紙漿工業、工業污水、城市污水處理、化工廠、散狀物料輸送、飛灰處理行業。

一、閘閥概述：
PZL43H/Y系列鏈輪單夾式刀型閘閥超短結構長度，節省材料，可使管路系統整體重量大大減輕。占用有效空間小，能有效支持管道的強度，可減少管道振動的可能性。閘板選用奧氏體不銹鋼，耐腐性能大大提高，可有效的防止由于閘板腐蝕引起的密封泄漏。設計緊湊、占據空間小、重量輕、易于安裝、耐磨防堵措施完善，便于維修，使用壽命長。廣泛應用于食品飲料、造紙、紙漿工業、工業污水、城市污水處理、化工廠、散狀物料輸送、飛灰處理行業。

二、鏈輪單夾式刀型閘閥的特點 :
1、超短結構長度，節省材料，可使管路系統整體重量大大減輕；
2、占用有效空間小，能有效支持管道的強度，可減少管道振動的可能性；
3、閘板選用奧氏體不銹鋼，耐腐性能大大提高，可有效的防止由于閘板腐蝕引起的密封瀉漏；
4、上密封填料采用柔性 PTFE ，密封可靠、操作輕便靈活；
5、閘板具有閘刀的功能，能有效的閘斷介質中各類雜物。
三、鏈輪單夾式刀型閘閥技術數據：
公稱壓力：0.6MPa、1.0MPa、1.6MPa、2.5MPa、150Lb；
公稱通徑：DN50-1200mm NPS 2"-20" ；
適用溫度：-38-+650℃（具體溫度范圍視密封副材質和介質性質而定）；
連接法蘭：ANSI B16.5、GB/T9113、JB/T79、HG、SH、JIS、DIN、NF、BS；
主體材料：WCB、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8、CF8M、CF3、CF3M ；
密封型式：硬密封、軟密封；
泄漏量：硬密封：D級（液體0.1×DN mm3/s）軟密封：A級 （零泄漏）；
適用介質:糖漿、紙漿、污水、煤漿、灰、渣水混合物等；
配套附件：安裝法蘭。
四、鏈輪單夾式刀型閘閥安裝注意事項：
1、安裝前須檢查閥門腔內和密封面等部位，不允許有污物或砂粒附著；
2、各連接部位螺栓，要求均勻擰緊；
3、檢查填料部位要求壓緊，既保證填料的密封性，又要保證插板開啟靈活；
4、用戶在安裝閥門前須***校對閥門型號，連接尺寸及注意介質流向，保證與閥門要求一致性；
5、用戶在安裝閥門時，須***彌留閥門驅動的必要安裝空間；
6、驅動裝置的接線須按線路圖進行；
7、閥門須***定期保養，不得隨意碰撞及擠壓，以免影響密封性能．
五、主要性能規范：

六、主要零部件材質：

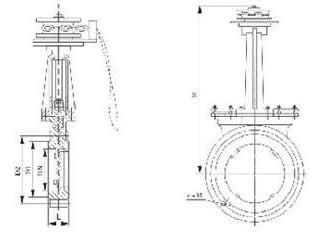

七、外型構造圖及主要外形及連接尺寸

八、訂貨須知：
1、訂貨前請認真了解本產品—鏈輪單夾式刀型閘閥，清楚標明規格、型號、材質、壓力、數量。
2、當使用的場合非常重要或環境比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們的中偉測控zj****為您審核把關。
3、訂購刀型閘閥時，請?jiān)敿?xì)填明訂貨單位，收貨單位，付款單位的名稱，通訊地址（包括所在省、市、地、區縣、街、號），電話，開戶行，帳號及代表人。
4、訂購所有本公司產品均實行現款提貨或款到發貨。
