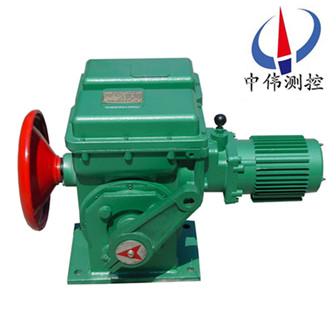

電動執行機構
電動執行機構是自動選擇控制單元儀表，組合成一個控制單元系統。配用SFD電動伺服操作器實現遠程的手動控制和手/自動雙向無擾動切換。該系列電動執行機構可廣泛應用于發電廠、鋼鐵廠、化工、輕工等工業部門生產過
Description：
一、簡介說明：
DKZ/J系列電動執行機構不僅可以和Ⅲ型控制單元儀表配套使用，而且還可以和新開發的S型控制單元進行配套，使整個控制系統更穩定、可靠、性能更好，功能更多。DKZ為直行程系列電動執行機構，DKJ為角行程系列電動執行機構。該系列電動執行機構采用“S”型電動執行機構開發的新技術，一體化伺服放大器和R/I位置發送器。使電動執行機構在可靠性、精度、負載能力、信號品質系數等性能方面比原來產品均有了很大提高。
二、廣泛應用：
DKZ/J系列電動執行機構是自動選擇控制單元儀表，組合成一個控制單元系統。配用SFD電動伺服操作器實現遠程的手動控制和手/自動雙向無擾動切換。該系列電動執行機構可廣泛應用于發電廠、鋼鐵廠、化工、輕工等工業部門生產過程的自動控制系統中。
三、電動執行機構的產品特點：
1、R/I位置發送器采用具有1/250分辨能力的高可靠性的導電塑料電位器。
2、采用集成電路技術，功耗少，溫度低，具有恒流輸出穩定可靠。
3、可以在規定的行程范圍內設計帶限位控制。
4、用電位器調整零點和行程簡單易行。
5、位置反饋所用電器原件經篩選，并且組裝后經高溫低溫試驗。保證執行機構高可靠性要求，平均無故障 MBTF>25，000小時。
四、電動執行機構的技術參數：
1、輸入信號： 4～20mA；1～5V；
2、負載阻抗：250Ω；
3、電源電壓：單相：220V 50Hz；三相：380V 50Hz；
4、基本誤差：±2.5 9，6；
5、環境溫度：伺服放大器：O～50℃；執行機構：-25～70℃；
6、環境濕度：操作器、伺服放大器：10 %～85 %；執行機構：5 %～95%。
五、型號規格：
DKZ系列直行程：
序號 | 型號 | 公稱負載值N | 公稱行程值mm |
1 | DKZ-1000 | 400 | 6、10、16 |
2 | DKZ-2100 | 1000 | 10、16、25 |
3 | DKZ-3100 | 2500 | 10、16、25 |
4 | DKZ-4300 | 6000 | 25、40、60 |
5 | DKZ-5400 | 16000 | 40、60、100 |
6 | DKZ-6400 | 25000 | 40、60、100 |
DKJ系列角行程：
序號 | 型號 | 公稱負載值N-m | 公稱行程值 |
1 | SDJ-0100 | 16 | 90° |
2 | SDJ-1100 | 40 | |
3 | SDJ-2100 | 100 | |
4 | SDJ-3100 | 250 | |
5 | SDJ_4100 | 600 | |
6 | SDJ-5100 | 1600 | |
7 | SDJ-6100 | 4000 | |
8 | SDJ-7100 | 6000 | |
9 | SDJ-8100 | 10000 |
DKD系列多轉式：
序號 | 型號 | 公稱負載值N.m | 公稱行程值r／min |
1 | DKD-0100 | 16 | 5、7、10、15、20 |
2 | DKD-1100 | 40 | |
3 | DKD-2100 | 100 | |
4 | DKD-3100 | 250 | 5、7、10、15 |
5 | DKD-4100 | 600 | 5、7 |
設計訂貨及選型須知：
1、①產品名稱與型號②公稱直徑③產品壓力④產品材質⑤使用介質⑥產品溫度⑦是否帶附件以便我們的為您正確選型。
2、如有特殊要求時請在訂購產品時注明。
3、若已經由設計單位選定的型號，請按型號直接向我司銷售部訂購。
4、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖。
